99刚玉管适用于各种实验室金属、非金属样品分析及熔料用。刚玉管主要使用于高温真空管式电炉，真空气氛炉。

　　SGM 1700度管式炉是由西格马(上海)高温电炉生产的高温管式炉，1700度管式炉炉管为高纯刚玉管。1700度管式炉采用折叠式法兰，使放样和取样更为方便。采用50段升降温程序控温，其控温精度为±1℃.，加热温度可以达到1700℃，适合于对各种材料进行高温烧结。

99刚玉管特点：

　　1、纯度高：Al2O3>99%，耐化学腐蚀性好

　　2、耐温性好，长期使用在1600℃，短期1800℃

　　3、密度：>3.8 g/cm3

　　4、耐急冷急热性好，不易炸裂

　　5、注浆成型密度高

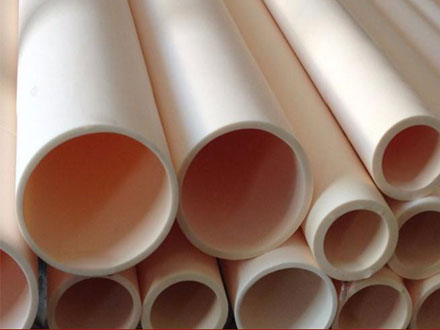

　　可定制大口径刚玉管、99刚玉通管

99刚玉通管规格：

刚玉炉管使用注意事项

　　高纯刚玉炉管（或坩埚），在利用其高纯高温的优质特性的同时，我们必须要遵循刚玉材质的固有特性（抗热震性相对较差，不耐急冷急热），在使用过程中谨慎操作，不当操作会造成炉管或坩埚的炸裂（不会使用的亲，请慎重采购）造成炉管或坩埚炸裂的原因分析：

　　A.温差太大：

　　1.在使用高温炉管的时候升温和降温速度*好控制5度/分钟，越慢越好。急冷急热是导致刚玉炉管断管的主要原因之一，使用温度一般不要超过1650℃；

　　2.请始终保持管内清洁，用后及时清理炉管内壁，不要残留一些样品在管内，以避免发生化学反应，造成刚玉管开裂；

　　3.在放样和取样时不要高于150度，且要缓慢的从边缘向中心推进。高温送样和取样是造成刚玉管断裂主要原因，不得用低温物体触碰高温的炉管；

　　4.在需要通气氛场所，气流量不要过大，以每分钟5~10个气泡为宜，避免冷气体流量过大造成炉管温差过大，使炉管断裂；

　　5.刚玉管在使用中要在管中放隔热塞（每侧一个或两个），位置是热区和冷区之间的位置。

　　B.重力形变：高温使用刚玉炉管，建议在管子两侧加托架，以免造成管子因为重力变形断裂；

　　C.其它原因：

　　1.在刚玉炉管里面烧的样品，特别是要烧到1300℃左右的样品，含水量要少（含水量是指：吸附水，结晶水和在加热过程中生成的水）；含水量多的样品建议先将样品120度左右预烧一下，排干水分，再放入到刚玉炉管内烧结反应；

　　2.新买的炉管子要在5℃/min的升温速率下，升温到1300℃烘烤一次然后再用于工作，以消除应力和污染物；

　　3.建议升温速度不要过快的，升温速度5~8℃/min，极限速度*快10℃/min，降温要设置降温曲线，*佳升温速率不得高于10℃/min，降温速率应低于10℃/min

　　(一定要设置降温速率，切忌在高温处直接停止程序）

　　4.建议升降温速率：500℃以下≤5℃/min;

　　500-800℃≤10℃/min;

　　800-1000℃≤5℃/min;

　　1000-1400℃≤3℃/min;

　　1400-1600℃≤2℃/min

99刚玉管使用注意事项：

　　炉管内气压不可高于0.02MPa

　　由于气瓶内部气压较高，所以向炉管内通入气体时，气瓶上必须安装减压阀，建议在本公司选购减压阀，本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加*安全

　　当炉体温度高于1500℃时，炉管内不可处于真空状态，炉管内的气压需和大气压相当，保持在常压状态

　　进入炉管的气体流量需小于200SCCM，以避免冷的大气流对加热刚玉管的冲击

　　刚玉管的长时间使用温度＜1750℃

　　对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大于0.02MPa，必须立刻打开泄气阀，以防意外发生（如炉管破裂，法兰飞出等）

影响电炉配件价格报价因素：

　　大口径刚玉管：99刚玉通管价格需要根据具体的需求才能确定，影响大口径刚玉管：99刚玉通管价格因素有：电炉材质、炉膛尺寸、额定温度、电子仪表等综合配置需求。请咨询电炉配件厂家获取新大口径刚玉管：99刚玉通管价格
